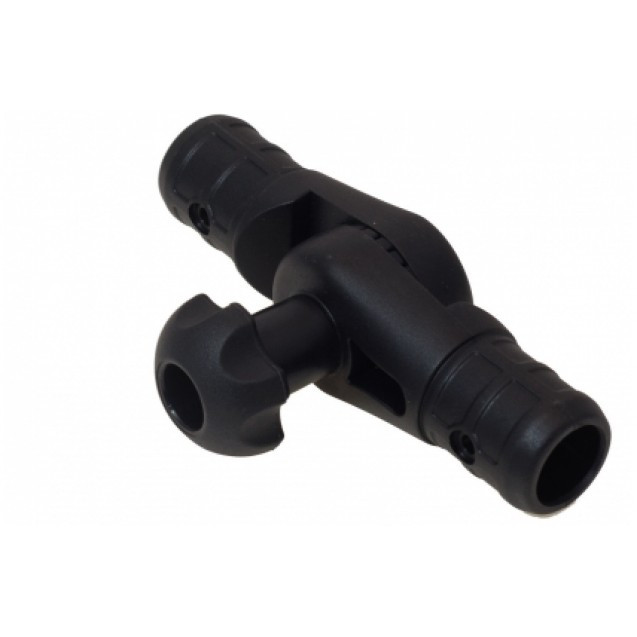

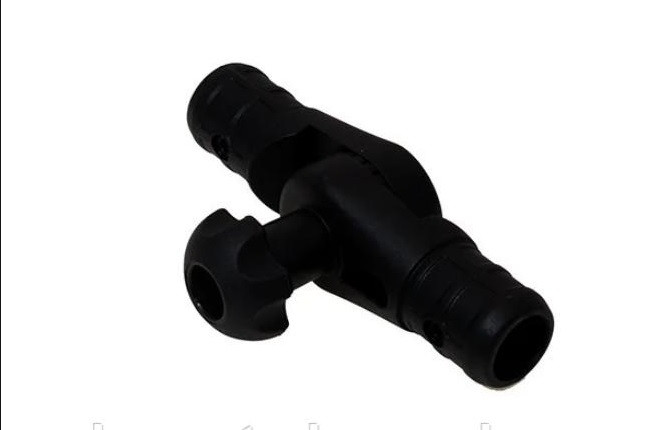

Наклонно-соединительный узел для труб Ø 19,28 мм. Borika FASTen

20,62 руб.

Купить
+375 (29) 119-66-61
  • +375 (29) 635-52-26
  • +375 (29) 145-66-06
  • +375 (29) 372-20-53
возврат товара в течение 14 дней по договоренности
Наклонно-соединительный узел для труб Ø 19,28 мм. Borika FASTen
В наличииНаклонно-соединительный узел для труб Ø 19,28 мм. Borika FASTen
20,62 руб.
Купить
+375 (29) 119-66-61
  • +375 (29) 635-52-26
  • +375 (29) 145-66-06
  • +375 (29) 372-20-53
Описание
Характеристики
Информация для заказа

Наклонно-соединительный узел для труб Ø 19, 28 мм. Borika FASTen используется для сборки конструкций из труб (таких как жесткий леер, тарга, поручни, каркас для тента), а также в изготовлении удлинителей для аксессуаров FASTen™ или устройства выносного замка.

1. Инструкция по установке наклонного узла  FASTEN™  на трубу.

!!!ВНИМАНИЕ: Перед установкой трубы убедитесь в соответствии диаметра трубы и диаметра выбранной модели наклонного узла. Обратите внимание на метод установки - внутрь или наружу посадочного места на наклонном узле FASTEN™

При установке трубы внутрь посадочного места проверьте её наружный диаметр.

При установке трубы снаружи – проверьте её внутренний диаметр.

  1. Вставьте трубу, как показано на схеме, и плотно прижмите.
  2. Зафиксируйте трубу в наклонном узле шурупом или просверлите отверстие и поставьте заклепку.
  3. Повторите пункт 1, 2 для обратной стороны.
  4. Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами уголом. Совместите шлицы и затяните ручку.

!!!ВНИМАНИЕ: Используйте только те винты, которые идут в комплекте.

!!!ВНИМАНИЕ: Для более точных настроек угла наклона используйте шайбы Dp230. Схема по использованию находится внутри их упаковки.

2. Инструкция по сборке наклонного узла с поворотно-наклонным узелом FASTEN

  1. Открутите ручку на наклонном узле против часовой стрелки и снимите её.
  2. Снимите винт и пружину между частями наклонного узла и разделите их.
  3. Для поворотно-наклонного узла повторите пункты 1, 2.
  4. Установите на обе детали наклонного узла винт и пружину, как показано на схеме.
  5. Установите одну и другую части поворотно-наклонного узла на шлицы наклонного  узла под нужным углом.
  6. Накрутите ручки с гайками на винты и затяните соединение.
  7. Для регулировки наклона открутите ручку против часовой стрелки до момента выхода шлицов из зацепления и наклоните устройство под выбранным Вами уголом. Совместите шлицы и затяните ручку.

Инструкция по установке трубы на наклонный узел описана выше.

!!!ВНИМАНИЕ: Для более точных настроек угла  наклона используйте шайбы Dp230.

!!!ВНИМАНИЕ: Схема по использованию переходных шайб (Dp230 и Da230) находится внутри их упаковок.

Основные атрибуты
Производитель Borika
Страна производительУкраина
СостояниеНовое
